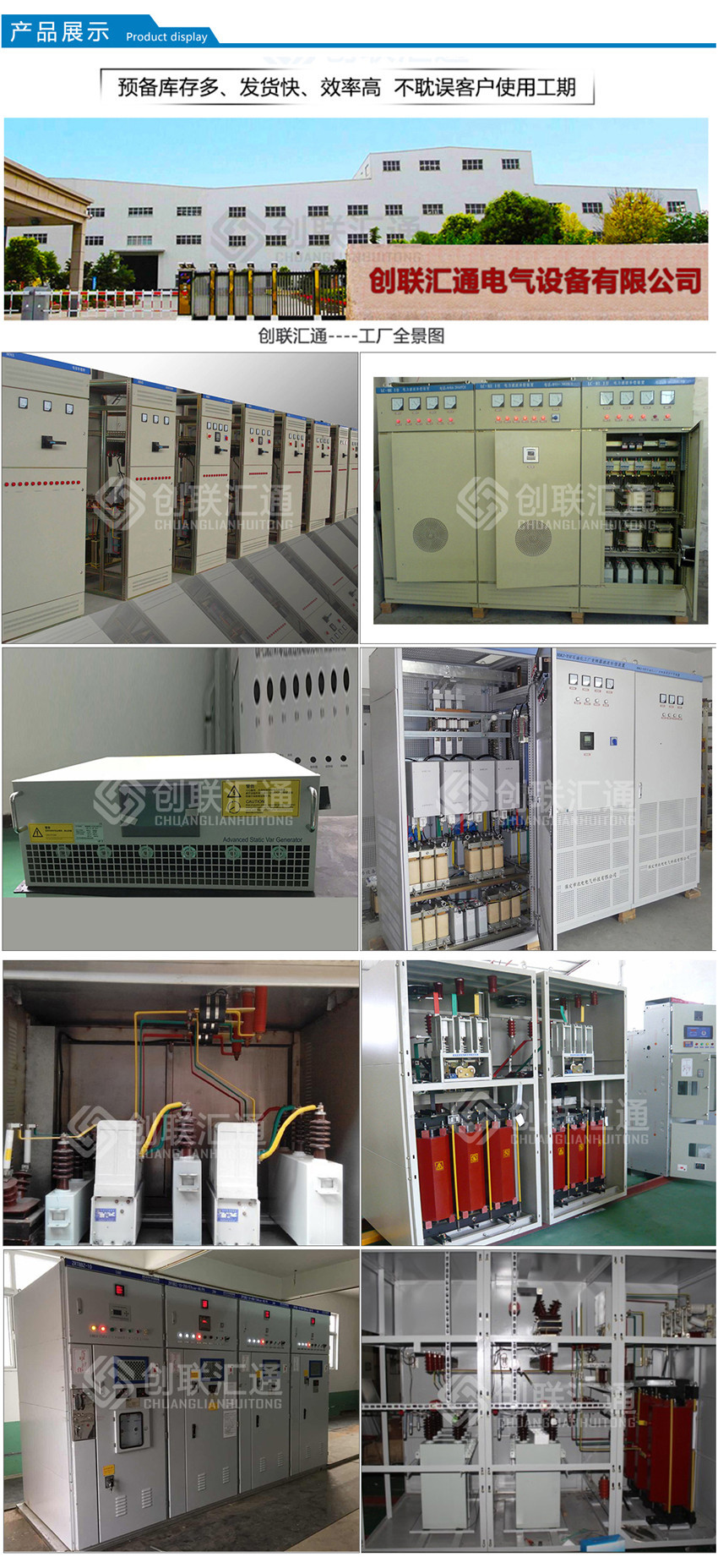

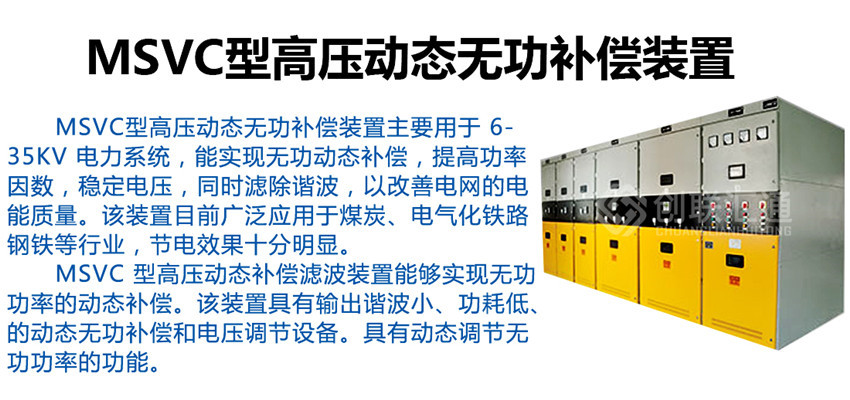

產品用途：MSVC型動態補償(濾波)裝置主要用于6-35KV電力系統，能實現無功動態補償，提高功率因數，穩定電壓，同時濾除諧波，以改善電網的電能質量。該裝置目前廣泛應用于煤炭、電氣化鐵路、鋼鐵等行業，節電效果十分明顯

概述：

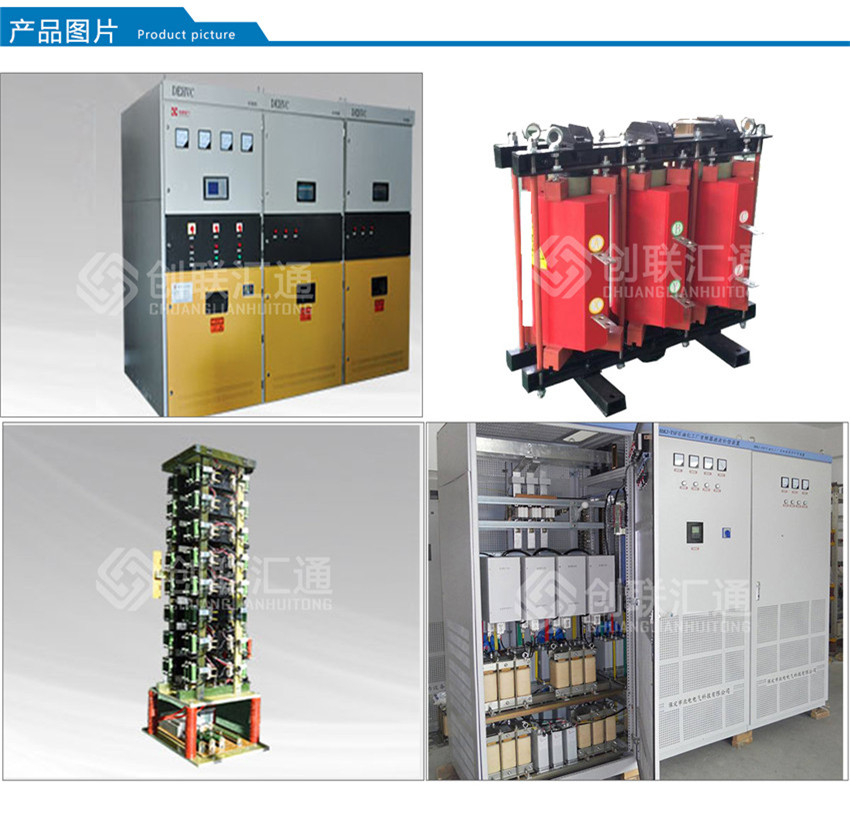

　　MSVC型高壓動態補償濾波裝置由補償(濾波)支路與磁控電抗器(MCR)支路組成，能夠?qū)崿F(xiàn)無功功率的動態補償。該裝置具有輸出諧波小、功耗低、免維護、結構簡單、可靠性高﹑價格低廉﹑占地面積小等顯著優點，是理想的動態無功補償和電壓調節設備。其中補償(濾波)支路主要由電容器、電抗器、放電線圈和保護元件等組成，具有提供容性無功補償和濾波的功能；磁控電抗器(MCR)支路由磁控電抗器、晶閘管、MCR控制器等組成，具有動態調節無功功率的功能。

工作原理：
　　通過MCR控制器對系統的無功功率進行采用，通過自動控制晶閘管的導通角，改變鐵心的磁飽和度，實現輸出容量的連續可調，其內部為全靜態結構，無運動部件，工作可靠性高。

型號說明：

　　 MSVC-W-6-()
　　 M：磁控式
　　 SVC：靜止型動態補償裝置
　　 W：無功補償(L：濾波)
　　 6：電壓等級
　　 ()：容量

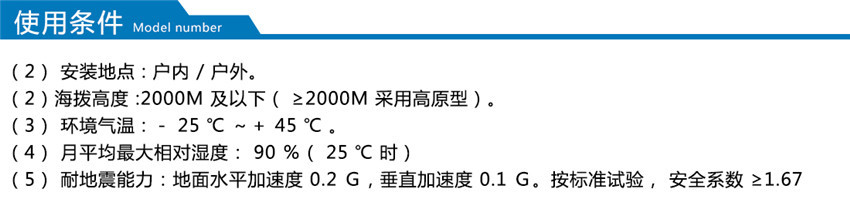

使用環境條件
　 (1) 安裝地點:戶內/戶外。
　 (2) 海撥高度:2000m及以下(≥2000m采用高原型)。
　 (3) 環境氣溫:－25℃～＋45℃。
　 (4) 月平均最大相對濕度：90%(25℃時)
　 (5) 耐地震能力：地面水平加速度0.2ｇ,垂直加速度0.1ｇ。按標準試驗， 安全系數≥1.67。

 電氣要求
　 (1) 主要技術參數：系統額定電壓：6kV(10kV)，最高電壓：6.6 kV(11kV)，額定頻率50Hz，短路電流：31.5kA有效值。
　 (2) 絕緣水平：
　　 ①高壓端絕緣耐壓
　　　a、全波沖擊耐壓(1.2/50μs)：60 kV (峰值)
　　　b、工頻lmin耐壓：32 kV(有效值)
　　 ②二次繞組之間及繞組對地的工頻耐壓：3 kV(有效值)
　 (3) 外絕緣相對地最小有效爬電距離：瓷絕緣≥216mm 合成絕緣≥240mm

主要特點：
　 1、磁控電抗器不需要外接直流勵磁電源，完全由電抗器的內部繞組來實現自動控制
　 2、通過控制可控硅的控制角進行自動控制，可實現連續可調，并且從最小容量到最大容量的過渡時間很短，因此可以真正實現柔性補償。
　 3、控制元件為低壓晶閘管，其端電壓僅為系統電壓的1%～2%，無需傳并聯，運行時不需要承受高電壓、大電流，安全可靠，發熱量很小，自然冷卻即可，無需輔助冷卻設備。
　 4、可控硅動作，整流控制產生的諧波不流入外交流系統。
　 5、即使可控硅或二極管損壞，磁控電抗器也僅相當于一臺空載變壓器，不影響系統其他裝置的運行。
　 6. 經濟優勢明顯：后期免維護；磁控電抗器結構簡單，占地面積小，基礎投資大大壓縮；MSVC自身有功損耗低。
