SCB10干式電力變壓器結構特點：

　　箱式線圈：低壓繞組采用整段銅箔，連同F(xiàn)級的匝絕緣在低壓箔繞機上繞制。箔式線圈較好地解決了低電壓，大電流線圈繞產品短路應力大，安匝不平衡，散熱情況差，存在繞制螺旋角，人工焊接質量不穩定等問題。同時我公司繞組端部用樹脂灌封，固化成形，防潮防污。引線銅排經氬弧焊自動焊接。

　　溫控裝置：變壓器采用BWDK系列信號溫度計，測溫元件埋設在低壓線圈上半部，可自動檢測并巡回顯示相線圈各自的工作溫度，并且有超溫報警和跳閘功能。

　　scb10干式變壓器的冷卻方式。scb10干式變壓器冷卻方式分為天然空氣冷卻(AN) 和強迫空氣冷卻(AF)。天然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可進步50%。合用于斷續過負荷運行，或應急事故過負荷運行;因?yàn)檫^(guò)負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。

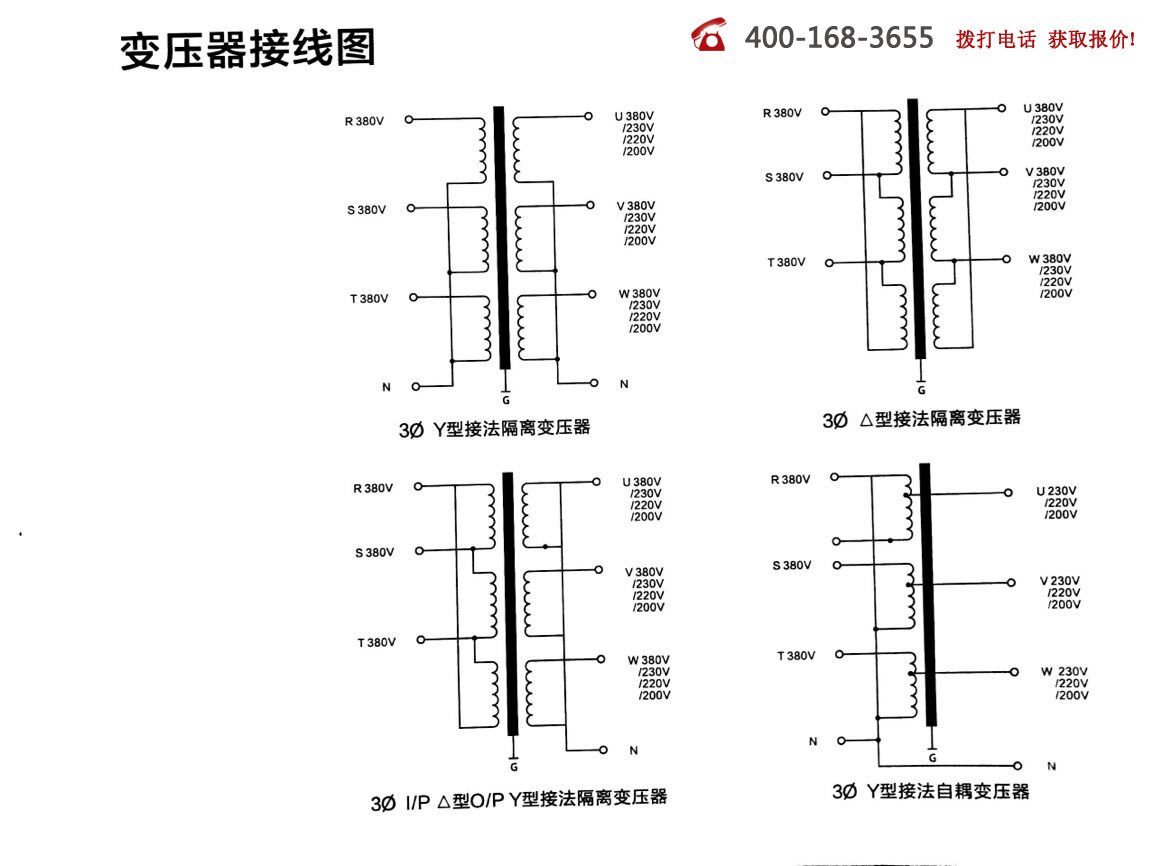

scb10干式變壓器接線圖：




　　（4) scb10干式變壓器的過載能力。scb10干式變壓器的過載能力與環境溫度、過載前的負載情況( 起始負載)、變壓器的絕緣散熱情況和發燒時間常數等有關，若有需要，可向出產廠索取干變的過負荷曲線。目前，我樹脂絕緣scb10干式變壓器年產量已達10000MVA，成為世界上scb10干式變壓器產銷量較大的家之一。跟著低噪(2500kVA以下配電變壓器噪聲已控制在50dB 以內)、節能( 空載損耗降低達25%) 的SC(B)9 系列的推廣應用，scb10干式變壓器是指鐵心和繞組不浸scb10干式變壓器是指鐵心和繞組不浸將線圈和鐵心澆鑄在一起， 并采用天然冷卻或風冷的一種電力變壓器。作為后興起的變配電設備， 已廣泛使用于工廠車間、高層建筑、貿易中央、機場、碼頭、地鐵、石油平臺等場所的輸變電系統， 并可與開關柜一起組成結構緊湊的成套變電站。使得我干式變壓器的機能指標及其制造技術已達到世界提高前輩水平。
