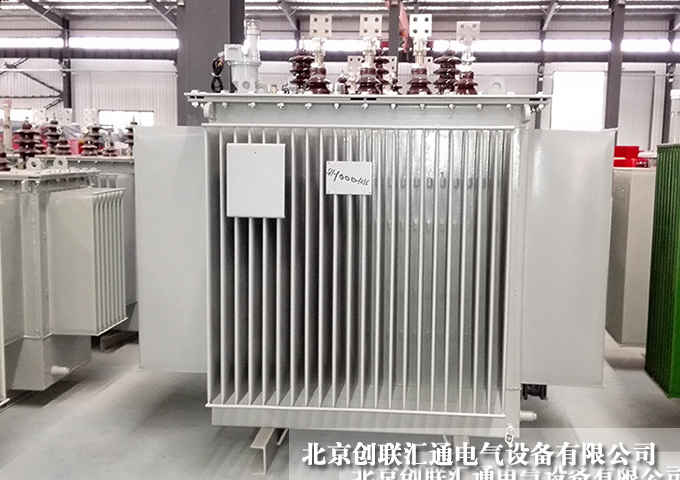

油浸式變壓器作為工礦企業與民用建筑供配電系統中的重要設備之一，可在戶內外使用，是常見的配電組件。油浸式變壓器將10(6)kV或35kV網絡電壓降至用戶使用的230/400V 母線電壓。油浸式變壓器主要由哪些部分組成的呢?下面油浸式變壓器廠家小編就來具體的給大家介紹一下油浸式變壓器的組成部件，希望可以幫助到大家。



   下面來看看油浸式變壓器的主要組成部分有哪些。

1、鐵心：鐵心是變壓器磁路的主體，鐵心結構分為心式結構和殼式結構兩種變壓器。心式變壓器：心式變壓器的原、副繞組套裝在鐵心的兩個鐵心柱上。結構簡單，電力變壓器均采用心式結構。殼式變壓器：殼式變壓器的鐵心包圍繞組的上下和側面。制造復雜，小型干式變壓器多采用。

2、繞組(線圈) ：繞組是變壓器的電路部分，用絕緣銅線或鋁線繞制而成。繞組的作用是電流的載體，產生磁通和感應電動勢。又分為高壓繞組、低壓繞組、同心式繞組和交疊式繞組

3、附件：電力變壓器的附件有油箱、油枕、分接開關、安全氣道、絕緣套管等。其作用是保證變壓器的安全和可靠運行。

(1)油箱，即油浸式變壓器的外殼，用于散熱，保護器身(變壓器的器身放在油箱內)，箱中有用來絕緣的變壓器油。

(2)儲油柜(油枕)：裝在油箱上，使油箱內部與外界隔絕。

(3)安全氣道(防爆管)：裝在油箱頂蓋上，保護設備，防止出現故障時損壞油箱。當變壓器發生故障而產生大量氣體時，油箱內的壓強增大，氣體和油將沖破防爆膜向外噴出，避免油箱爆裂。

(4)氣體繼電器(瓦斯繼電器)：裝在變壓器的油箱和儲油柜間的管道中，主要保護裝置。

(5)分接開關：利用開關與不同接頭連接，可改變原繞組的匝數，達到調節電壓的目的。分接開關分為有載調壓分接開關和無載調壓分接開關。

(6)絕緣套管：裝在變壓器的油箱蓋上作用是把線圈引線端頭從油箱中引出，并使引線與油箱絕緣。電壓低于1KV采用瓷質絕緣套管，電壓在10-35KV采用充氣或充油套管，電壓高于110KV采用電容式套管。

(7)變壓器油：加強絕緣和散熱。要求有高的介質強度和低的粘度，高的發火點和低的凝固點，不含酸、堿、灰塵和水分等雜質。

(8)測溫裝置：監測變壓器的油面溫度。小型的油浸式變壓器用水銀溫度計，較大的變壓器用壓力式溫度計。
想要獲得更多的油浸式變壓器產品知識或者報價，請登錄我們的官網（www.zhudanyang.cn）進行在線咨詢訂購
