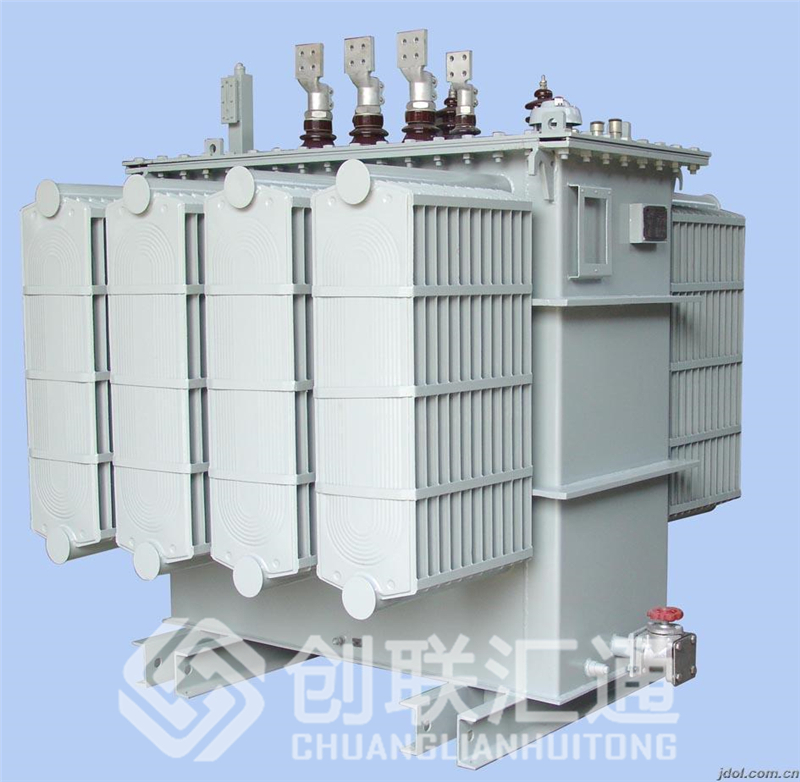

油浸式變壓器的絕緣等級
文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-09-29 06:00:43
導讀：為了增加 油浸式變壓器 的絕緣性能，切實保護油浸式變壓器的安全運行，提高 油浸式變壓器 的效率和性能， 對油浸式變壓器 的絕緣保護是離不開的......
為了增加油浸式變壓器的絕緣性能，切實保護油浸式變壓器的安全運行，提高油浸式變壓器的效率和性能，對油浸式變壓器的絕緣保護是離不開的，油浸式變壓器的絕緣性能是分為各種各樣的等級的，不同的等級的要求也是不一樣的。對于油浸式變壓器的絕緣等級有著怎樣的標準呢?一起來看一下吧：
絕緣等級不是絕緣強度的概念，而是允許的溫升標準，即絕緣等級是指其所用絕緣材料的耐熱等級，其等級有A、B、E、F、H、C。其中，油浸式變壓器有A級，更高運行溫度為105度，這就是油變。干式變壓器有F級(環氧樹脂)更高運行溫度為155度。還有用美杜邦公司的NOMEX絕緣材料制作的H級(更高運行溫度180度)和C級(更高允許運行溫度為220度)的干式油浸式變壓器。E和B是用來制造電機的。這個溫度是絕緣材料來決定的。
各絕緣等級具體允許溫升標準如下：
更高允許溫度(℃) A:105 E:120 B:130 F:155 H:180
繞組溫升限值(℃) A:60 E:75 B:80 F:100 H:125
以上是常見的油浸式變壓器的絕緣等級和主要標準，關于油浸式變壓器的絕緣等級和絕緣性能的更多信息請持續關注我們!
